Was ist elektromagnetische Induktionserwärmung bei der Trommelbeschichtung?
In Trommelbeschichtungs- und Klebemaschinen – die in der Textilkaschierung, Vliesstoffverklebung, Gummiverarbeitung und Spezialpapierherstellung eingesetzt werden – ist die zentral beheizte Trommel (auch Heizwalze oder Kalandertrommel genannt) das Herzstück des Prozesses. Sie muss eine präzise und gleichmäßige Oberflächentemperatur aufrechterhalten, um Klebstoffe zu schmelzen, zu aktivieren oder auszuhärten, während das Material unter Spannung darüber oder um sie herumläuft.

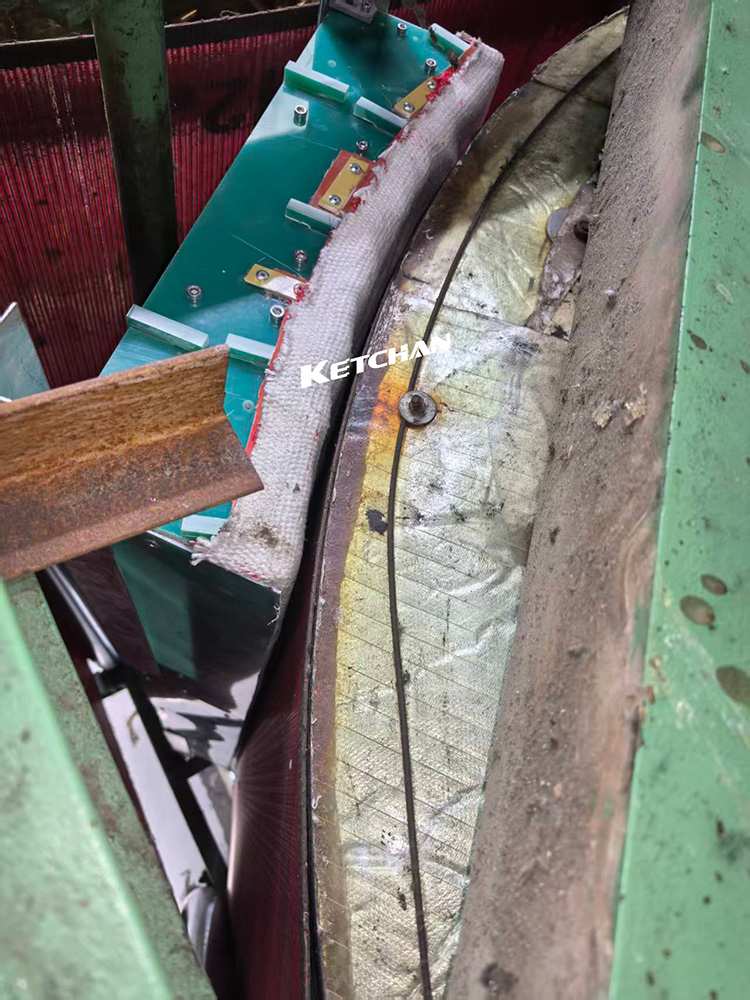

Die elektromagnetische Induktionserwärmung ersetzt herkömmliche Trommelheizverfahren (Dampf, Thermoöl, Widerstandsheizrohre), indem sie die Wärme direkt im Inneren der Trommelwand mittels elektromagnetischer Induktion erzeugt. Eine speziell entwickelte Induktionsspule – entweder in unmittelbarer Nähe der Trommelaußenfläche oder in einem offenen Gehäuse – induziert Wirbelströme im leitfähigen Trommelmaterial, die durch Widerstandsverluste (Joulesche Wärme) in Wärme umgewandelt werden. Es werden keine Wärmeträgerflüssigkeiten, keine Kesselinfrastruktur und keine thermische Verzögerung zwischen Wärmequelle und Trommeloberfläche benötigt.
Die Physik: Warum Induktion Trommeln so effektiv erhitzt
Das Verständnis der physikalischen Grundlagen verdeutlicht, warum Induktion nicht bloß eine alternative Heizmethode ist – sie ist eine grundlegend überlegene Methode für rotierende Trommeln mit großem Durchmesser in Beschichtungsanwendungen.
Faradaysches Gesetz und Wirbelstromgeneration
Wenn ein Wechselstrom durch die Induktionsspule fließt, erzeugt er ein zeitlich veränderliches Magnetfeld (B-Feld). Gemäß dem Faradayschen Induktionsgesetz induziert dieser sich ändernde Fluss eine Spannung – und folglich einen Strom – in jedem leitfähigen Material, das er durchdringt. In einer Stahl- oder Gusseisentrommel zirkulieren diese induzierten Wirbelströme in geschlossenen Schleifen innerhalb der Trommelwand, und gemäß dem Jouleschen Gesetz (P = I²RSie geben Energie in Form von Wärme ab.
Vorteile der Induktionserwärmung gegenüber herkömmlichen Methoden
- 30–50 % höhere Energieeffizienz
Es gibt keinen Wärmeverlust durch Rohre, Flüssigkeiten oder Strahlung an die Umgebung. Die Energie wird innerhalb der Trommelwand selbst erzeugt.
- Temperaturhomogenität ≤ ±1°C
Eine gleichmäßige Klebstoffaktivierung über die gesamte Trommelbreite verhindert Haftungslücken und Produktausschuss.
- Schnelles Aufheizen und Ansprechverhalten
Vom Kaltstart bis zur Prozesstemperatur in 3–8 Minuten. Sofortige Reaktion auf Sollwertänderungen – entscheidend beim Wechsel von Klebstoffsystemen.
- Keine Gefahren durch Thermoöl oder Dampf
Eliminiert die Wartung des Kessels, die Risiken durch Hochdruckdampf sowie die Kontamination von Klebstoffen oder Substraten durch Ölleckagen.
- Breiter Temperaturbereich
Erreichbar ist ein Temperaturbereich von 80°C bis 400°C, wodurch EVA-Schmelzklebstoffe, reaktive Polyurethane und Hochtemperatur-Technikklebstoffe auf einer einzigen Plattform abgedeckt werden.
- Geringer Wartungsaufwand
Keine rotierenden Dichtungen, keine Wärmeträgerflüssigkeit, die verschleißen oder ausgetauscht werden muss. Die Spule ist stationär; nur die Trommel dreht sich.
| Parameter | Induktionsheizung | Dampfheizung | Thermalöl | Widerstandsrohre |
|---|---|---|---|---|
| Aufheizgeschwindigkeit | Sehr schnell (3–8 Min.) | Moderat | Moderat | langsam |
| Temp. Gleichmäßigkeit | ≤ ±1°C | ±3–8 °C | ±2–5 °C | ±5–15 °C |
| Energieeffizienz | 90-95% | 55-70% | 60-75% | 65-80% |
| Maximale Temperatur | 400°C+ | ~ 180 ° C. | ~ 320 ° C. | ~ 300 ° C. |
| Kontaminationsrisiko | Keine Präsentation | Kondensat | Öllecks | Keine Präsentation |
| Infrastrukturkosten | Niedrig (nur Leistung) | Hoch (Kessel) | Hoch (Heizeinheit) | Niedrig |
| Temperaturgenauigkeit | PID / ±0.5°C | Druckbegrenzt | Moderat | Moderat |
Branchenanwendungen und Empfehlungen
- Textillaminierung und Zwischenfutter
Die Heißklebekaschierung von Schmelzklebstoffen auf gewebte und gestrickte Oberstoffe zählt zu den volumenstärksten Anwendungen für induktionsbeheizte Trommeln. Das Prozesstemperaturfenster für Polyamid- und Polyester-Schmelzklebstoffe (130–160 °C) ist eng, und eine ungleichmäßige Temperaturverteilung über die Trommelbreite von 1.8–3.6 m war in der Vergangenheit eine Hauptursache für Klebefehler (Kaltstellen, Durchschlagen). Die durch die Induktionserwärmung erreichte Temperaturgenauigkeit von ≤±1 °C behebt dieses Problem direkt.
- Vliesstoffverklebung und -laminierung
Vliesstoffe für medizinische, Hygiene-, Filtrations- und Geotextilanwendungen erfordern eine Klebelaminierung mit Geschwindigkeiten von bis zu 300 m/min. Bei diesen Geschwindigkeiten muss die Trommel unmittelbar auf Temperaturänderungen reagieren. Induktionsregelungssysteme mit PID-Reaktionszeiten unter 0.5 Sekunden gewährleisten eine gleichbleibende Klebeverbindung, die Thermoölsysteme – aufgrund ihrer inhärenten thermischen Masse und Verzögerung – nicht erreichen können.
- Gummiplatten- und Riemenherstellung

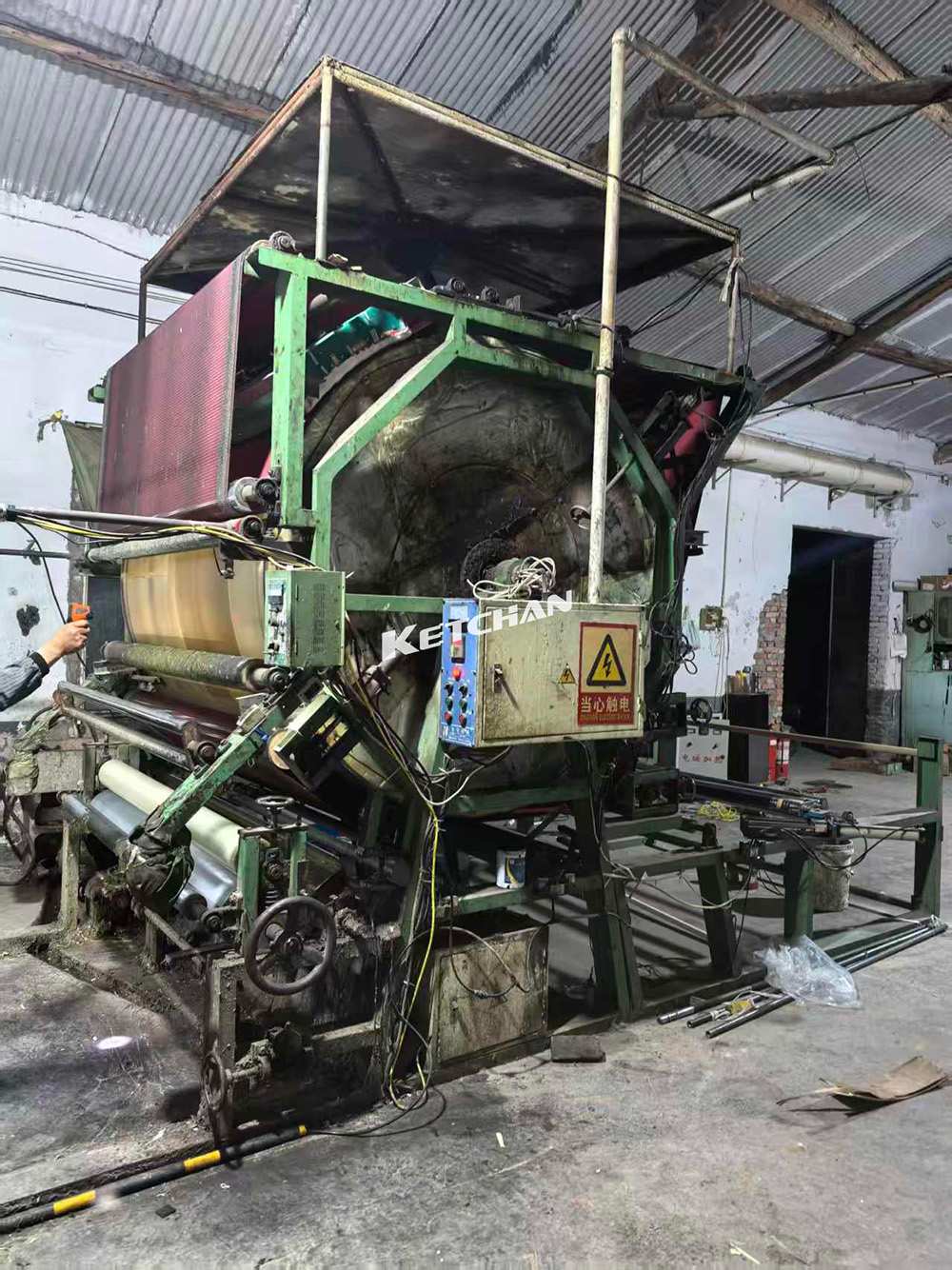

Die auf diesen Fotos sichtbare Anwendung scheint das Kalandrieren von Gummiplatten oder das Verbinden von Gummi mit Textilien zu sein. Induktionserwärmung eignet sich hierfür besonders gut, da: (a) Gummimischungen empfindlich auf lokale Überhitzung reagieren, die zu vorzeitiger Vulkanisation oder Anbrennen führt; (b) der breite Betriebstemperaturbereich (80–300 °C) sowohl das Vorwärmen von unvulkanisiertem Gummi als auch die Aktivierung von Klebstoffen auf Gummibasis abdeckt; und (c) der Verzicht auf Thermoöl eine Kontamination der Gummimischung verhindert – ein kritischer Qualitätsfaktor bei Gummiprodukten mit Lebensmittel- oder pharmazeutischem Kontakt.
- Imprägnierung mit Kohlenstofffaser-Prepreg und Verbundwerkstoff-Tow
In thermoplastischen Prepreg-Anlagen werden induktionsbeheizte Walzen mit Betriebstemperaturen von 180–280 °C eingesetzt, um Harz zu schmelzen und zu Fasersträngen zu verfestigen. Die Kombination aus präziser Temperaturregelung, schneller Reaktionszeit und kontaminationsfreiem Betrieb ist in der Luft- und Raumfahrtindustrie sowie in der Herstellung von Strukturverbundwerkstoffen unerlässlich.
- Spezialpapierbeschichtung und Silikon-Trennfolien
Silikon-Trennbeschichtungen, die auf beheizten Trommeln aushärten, benötigen eine gleichmäßige Oberflächentemperatur, um eine homogene Vernetzungsdichte zu erzielen. Untertemperaturbereiche führen zu klebrigen Stellen; Übertemperatur verursacht Vergilbung oder Haftungsprobleme. Induktionserwärmung wird bei neuen Trennfolienanlagen zunehmend zum Standard.
