Warum die Lagerbaugruppe bei Windkraftanlagen so wichtig ist
Moderne Windkraftanlagen im Kraftwerksmaßstab basieren auf Lagern, die Bedingungen standhalten, denen die meisten Industriemaschinen nie ausgesetzt sind: kontinuierliche zyklische Belastung durch variable Windgeschwindigkeiten, kombinierte axiale und radiale Kräfte, die über Rotorblätter mit einer Spannweite von 80 Metern oder mehr übertragen werden, Korrosion durch Salzwasser bei Offshore-Anlagen und eine erwartete Betriebsdauer von über 20 Jahren bei minimalem Wartungsaufwand. Allein das Hauptwellenlager kann einen Außendurchmesser von über 3 Metern aufweisen und mehrere Tonnen wiegen.
Die Qualität der Erstmontage bestimmt maßgeblich die Lebensdauer eines Lagers. Ein nicht korrekt montierter Drehkranz – beispielsweise aufgrund ungleichmäßigen Kontakts, innerer Spannungsgradienten oder unzureichender Presspassung – entwickelt Ermüdungsrisse, Reibkorrosion und Abplatzungen der Laufbahn deutlich früher als aufgrund der geplanten Lebensdauer zu erwarten wäre. Bei einer Onshore-Turbine bedeutet ein defektes Hauptlager den Einsatz eines Krans, eine mehrwöchige Reparaturzeit und Wartungskosten im fünf- bis sechsstelligen Bereich. Offshore kann dies monatelange Produktionsausfälle und deutlich höhere Reparaturkosten nach sich ziehen.
Die Presspassung – bei der ein Lagerring absichtlich etwas größer als die zugehörige Welle oder Gehäusebohrung gefertigt wird – ist der technische Mechanismus, der die Baugruppe zusammenhält und das Drehmoment ohne Befestigungselemente überträgt. Um die korrekte Passung zu erreichen, ist eine kontrollierte Wärmeausdehnung erforderlich, und hier wird die Induktionserwärmung unerlässlich.
Physik der Induktionserwärmung für Heißmontage
Induktionserwärmung ist kein neues Konzept – ihre industrielle Anwendung reicht bis ins frühe 20. Jahrhundert zurück –, doch ihre Anwendung in der Lagermontage ist zunehmend ausgefeilter geworden, insbesondere bei den übergroßen Bauteilen der Windenergie. Das Verständnis der zugrundeliegenden physikalischen Prinzipien erklärt, warum die Induktion bei großen Maßstäben alle anderen thermischen Verfahren übertrifft.
Elektromagnetische Induktion und Wirbelströme
Fließt Wechselstrom durch eine Kupferspule, erzeugt er ein oszillierendes Magnetfeld um und durch die Spule. Befindet sich ein leitfähiges Material – im Falle eines Lagerrings Stahl – in diesem Feld, so induziert der sich ändernde magnetische Fluss gemäß dem Faradayschen Induktionsgesetz eine Spannung im Leiter. Da der Lagerring einen geschlossenen Leiterkreis bildet, treibt diese Spannung Wirbelströme im Material selbst an.
Wirbelströme treffen auf den elektrischen Widerstand des Stahls, und gemäß dem ersten Jouleschen Gesetz wandelt dieser Widerstand elektrische Energie in Wärmeenergie um. Die Erwärmung findet im Inneren des Materials statt, nicht an seiner Oberfläche durch eine externe Wärmequelle. Dieser Unterschied ist grundlegend für die Qualität des Ergebnisses: Wärme wird volumetrisch und gleichmäßig erzeugt, anstatt von einer äußeren Quelle nach innen geleitet zu werden, was naturgemäß langsamer ist und Temperaturgradienten unterliegt.
Hauteffekt und Frequenzauswahl
Bei niedrigen Frequenzen dringen Wirbelströme tiefer in den Leiter ein. Bei hohen Frequenzen begrenzt der Skin-Effekt sie auf eine flache Schicht nahe der Oberfläche. Für die Warmmontage von Lagern – bei der eine gleichmäßige Durchwärmung des Ringquerschnitts und nicht eine Oberflächenhärtung angestrebt wird – werden typischerweise mittlere Frequenzen im Bereich von 1 kHz bis 10 kHz gewählt. Dieser Bereich bietet ein ausgewogenes Verhältnis zwischen Eindringtiefe und Erwärmungsgeschwindigkeit und gewährleistet so eine gleichmäßige Erwärmung des Rings von der Innenbohrung bis zur Außenfläche, ohne dass sich thermische Gradienten bilden, die zu unterschiedlicher Ausdehnung oder Eigenspannungen führen würden.
Wärmeausdehnung und Presspassung
Stahl hat einen Wärmeausdehnungskoeffizienten von ungefähr 11–12 × 10⁻⁶ /°CBei einem Lagerring mit einem Innendurchmesser von 2,000 mm führt das Erhitzen des Rings von 20 °C auf 120 °C – ein Temperaturanstieg um 100 °C – zu einer radialen Ausdehnung von ungefähr:
ΔD = D × α × ΔT = 2000 mm × 12×10⁻⁶ × 100 = 2.4 mm
Dies reicht vollkommen aus, um den Ring mit einer Presspassung von 0.3 mm über eine Welle zu schieben und bietet ausreichend Spielraum für die Montage. Die Zieltemperatur von 80–120 °C wird bewusst unter 150 °C gehalten – der Schwelle, ab der die Dimensionsstabilität und Härte des Wälzlagerstahls aufgrund von Strukturveränderungen im martensitischen Gefüge beeinträchtigt werden. Ein präzise kalibrierter Induktionserhitzer hält den Ring exakt innerhalb dieses Temperaturfensters.
Was unterscheidet luftgekühlte Induktionssysteme?
Große Induktionsheizgeräte nutzen typischerweise Wasserkühlkreisläufe, um die thermische Belastung der Leistungselektronik und der Spule selbst zu regulieren. Wasserkühlung ist zwar effektiv, erfordert aber zusätzliche Infrastruktur – Kühlmittelleitungen, Pumpen, Behälter, Leckageschutzmaßnahmen und chemische Behandlung –, was den Einsatz in Produktionsanlagen erschwert und den Feldeinsatz unpraktisch macht.
Luftgekühlte Induktionsheizsysteme, wie sie von KETCHAN Bei Anwendungen mit Windkraftanlagenlagern wird der Wasserkreislauf vollständig eliminiert. Die Spulenbaugruppe und die Leistungskomponenten sind mit integrierter Zwangsluftkühlung ausgestattet, wobei hocheffiziente Lüfter die Komponententemperaturen innerhalb sicherer Betriebsgrenzen halten. Fortschritte in der IGBT-Leistungsmodultechnologie und im Wärmemanagement der Spulen ermöglichen luftgekühlte Systeme bei Leistungen, die für Lagerringe mit bis zu 4 Metern Durchmesser ausreichen.
Die praktischen Vorteile für die Windkraftanlagenfertigung sind erheblich. Luftgekühlte Systeme können zwischen den Montagestationen transportiert werden, ohne die Kühlmittelleitungen zu trennen. Sie benötigen weniger Inbetriebnahmezeit. Sie eliminieren das Risiko von Wassereintritt oder Kühlmittelverunreinigung in der Nähe präzisionsgefertigter Bauteile. Und da sie kein Abwasser produzieren, weisen sie eine geringere Umweltbelastung als ölgekühlte Alternativen auf.
Spulenkonstruktion für Ringe mit großem Durchmesser

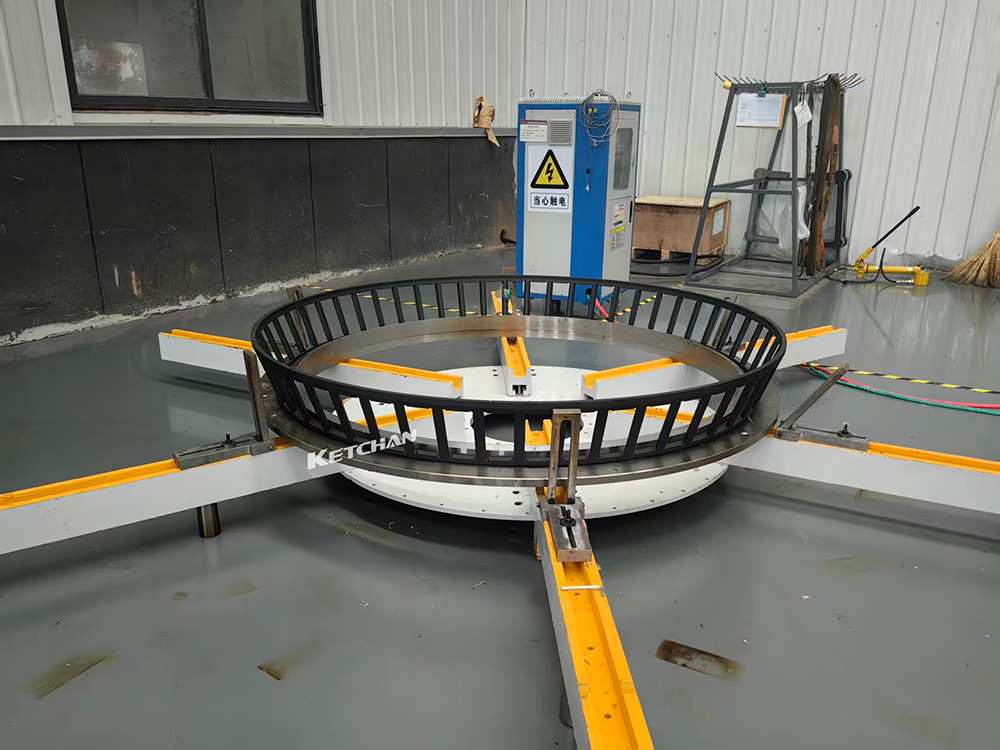

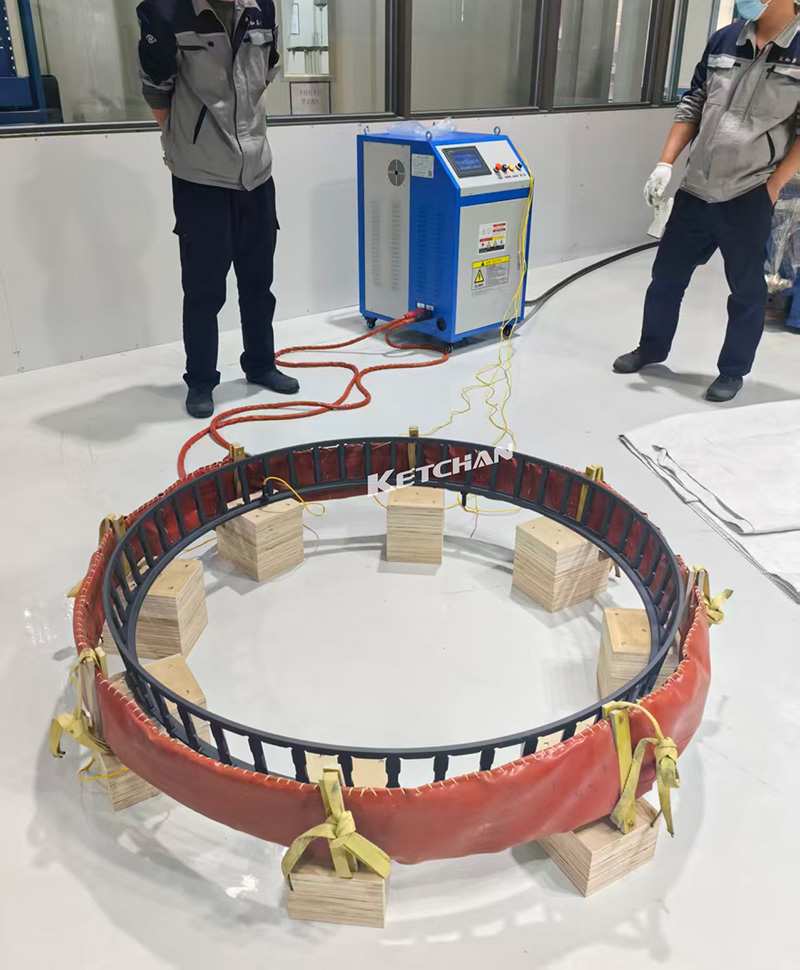

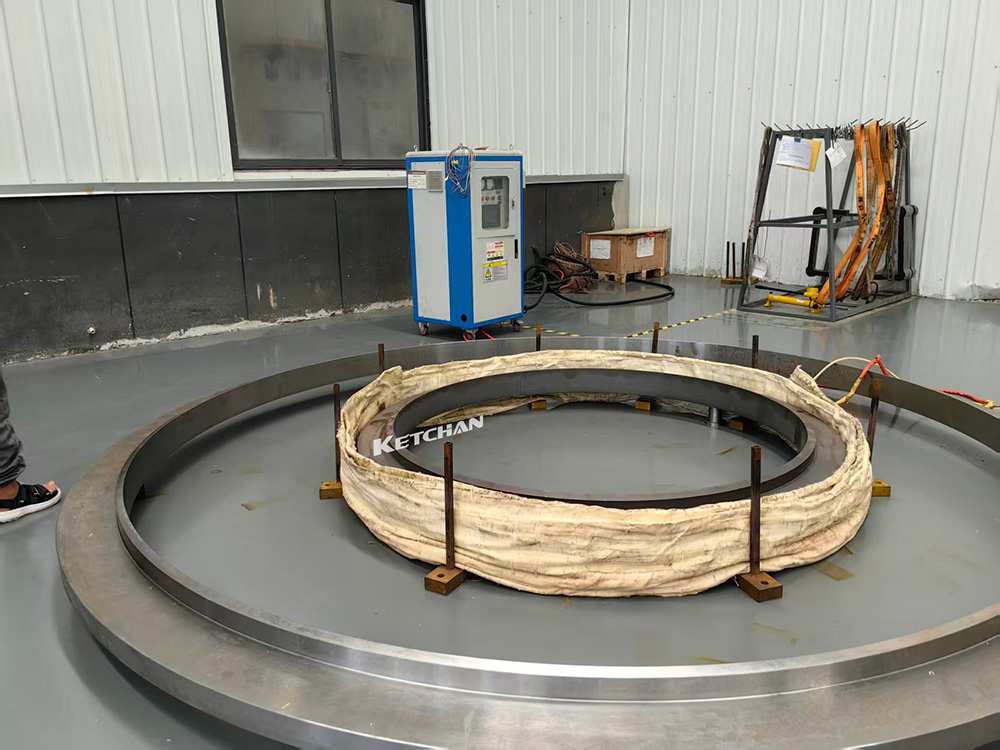

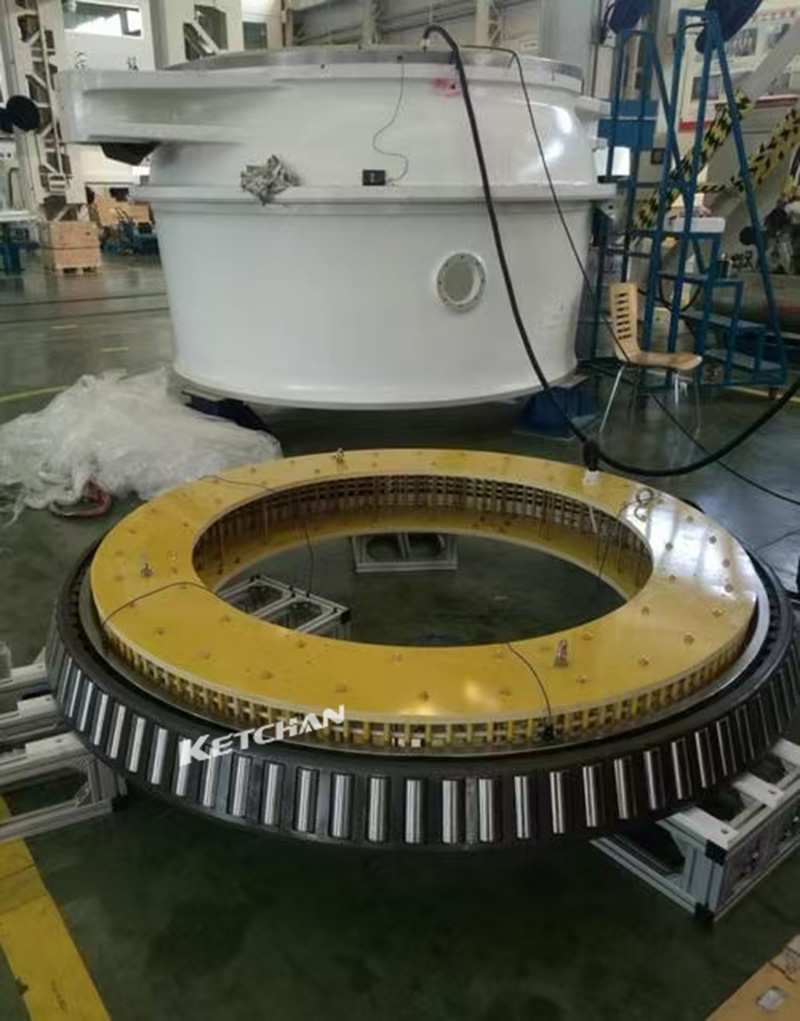

Für Drehkranzlager mit Außendurchmessern von 2 bis 4 Metern ist die Induktionsspule als segmentierte Ringspule ausgeführt – eine geteilte, ringförmige Struktur, die den Lagerumfang umschließt. Die Spule ist so konstruiert, dass sie nahe an der Außen- oder Innenfläche des Lagerrings anliegt, um die magnetische Kopplungseffizienz zu maximieren. Die Temperaturrückmeldung mehrerer, um den Ring angeordneter Thermoelemente stellt sicher, dass das Steuerungssystem jegliche Schwankungen der Erwärmungsrate um den Umfang kompensieren kann und somit gewährleistet, dass der Ring vor der Montage eine gleichmäßige Zieltemperatur erreicht.
Sieben Gründe, warum Hersteller Induktion gegenüber Alternativen bevorzugen
Moderne Windkraftanlagen im Kraftwerksmaßstab basieren auf Lagern, die Bedingungen standhalten, denen die meisten Industriemaschinen nie ausgesetzt sind: kontinuierliche zyklische Belastung durch variable Windgeschwindigkeiten, kombinierte axiale und radiale Kräfte, die über Rotorblätter mit einer Spannweite von 80 Metern oder mehr übertragen werden, Korrosion durch Salzwasser bei Offshore-Anlagen und eine erwartete Betriebsdauer von über 20 Jahren bei minimalem Wartungsaufwand. Allein das Hauptwellenlager kann einen Außendurchmesser von über 3 Metern aufweisen und mehrere Tonnen wiegen.
Die Qualität der Erstmontage bestimmt maßgeblich die Lebensdauer eines Lagers. Ein nicht korrekt montierter Drehkranz – beispielsweise aufgrund ungleichmäßigen Kontakts, innerer Spannungsgradienten oder unzureichender Presspassung – entwickelt Ermüdungsrisse, Reibkorrosion und Abplatzungen der Laufbahn deutlich früher als aufgrund der geplanten Lebensdauer zu erwarten wäre. Bei einer Onshore-Turbine bedeutet ein defektes Hauptlager den Einsatz eines Krans, eine mehrwöchige Reparaturzeit und Wartungskosten im fünf- bis sechsstelligen Bereich. Offshore kann dies monatelange Produktionsausfälle und deutlich höhere Reparaturkosten nach sich ziehen.
Die Presspassung – bei der ein Lagerring absichtlich etwas größer als die zugehörige Welle oder Gehäusebohrung gefertigt wird – ist der technische Mechanismus, der die Baugruppe zusammenhält und das Drehmoment ohne Befestigungselemente überträgt. Um die korrekte Passung zu erreichen, ist eine kontrollierte Wärmeausdehnung erforderlich, und hier wird die Induktionserwärmung unerlässlich.
Induktion vs. Backofen vs. Ölbad: Ein Vergleich
| Kriterium | Luftgekühlte Induktion | Industrieofen | Ölbad | Offene Flamme |
|---|---|---|---|---|
| Genauigkeit der Temperaturregelung | ±5°C (geschlossener Regelkreis) | ±15–30 °C | ±10–20 °C | Unkontrolliert |
| Gleichmäßigkeit der Erwärmung | Ausgezeichnet (volumetrisch) | Mäßig (Oberflächeneinfall) | Gut (wenn es verbreitet wird) | schlecht |
| Zeit bis zum Erreichen der gewünschten Temperatur (großer Ring) | 15 – 40 min | 2-6 Stunden | 1-3 Stunden | Variabel, risikoreich |
| Maximale praktische Lagergröße | 4 m+ OD | Begrenzt durch die Ofengröße | Begrenzt durch die Badewannengröße | Keine wirksame Begrenzung |
| Bedienersicherheit | ✔ Hoch | Moderat | ✘ Niedrig | ✘ Sehr niedrig |
| Ökologischer Fußabdruck | ✔ Minimal | Mäßig (Energie) | ✘ Hoch (Ölabfall) | ✘ Hoch (Verbrennung) |
| Entmagnetisierung nach der Montage | ✔ Integriert | ✘ Nicht verfügbar | ✘ Nicht verfügbar | ✘ Nicht verfügbar |
| Wiederholbarkeit / Programmierbarkeit | ✔ Voll | Teilweise | ✘ Niedrig | ✘ Keine |
| Mobile Nutzung / Einsatz im Feld | ✔ Ja | ✘ Nein | Schwierig | Möglich, aber gefährlich |
Erweiterte Anwendungen
Hauptwellenlagerbaugruppe
Montage des Nick- und Gier-Drehrings
Getriebelager und Getriebebaugruppe
Generatorrotor und Kupplungsbaugruppe
Lagerausbau bei der Überholung
Vorspannung der Turmflanschbolzen
